APLICACIONES

Para más información contacte
nuestros asesores

Ventajas

  • Insuperable aislamiento térmico y acústico y adaptable a cualquier tipo de arquitectura.
  • Consistencia dimensional de las piezas.
  • Proceso constructivo sencillo. Reducción en los tiempos de ejecución.
  • Ahorros energéticos cercanos al 40% para el acondicionamiento del aire.
  • Compatibilidad con otros sistemas tradicionales de construcción.
  • Fácil manejo en obra. No requiere de mano de obra especializada.
  • Debido a que el Eco-Bloque® no absorbe agua, se incrementa la resistencia de la parrilla de concreto interior.
  • Costos inferiores comparados con los sistemas tradicionales.
  • Menores desperdicios. Construccion limpia y sin escombros.
  • Se adapta a la Nueva Ordenanza de Calidad Térmica de Edificaciones (Maracaibo).

PREGUNTAS FRECUENTES

  • ¿Cuáles son las diferencias entre una pared elaborada con bloques tradicionales (arcilla o concreto), y una pared elaborada con el sistema Eco-Bloque®?

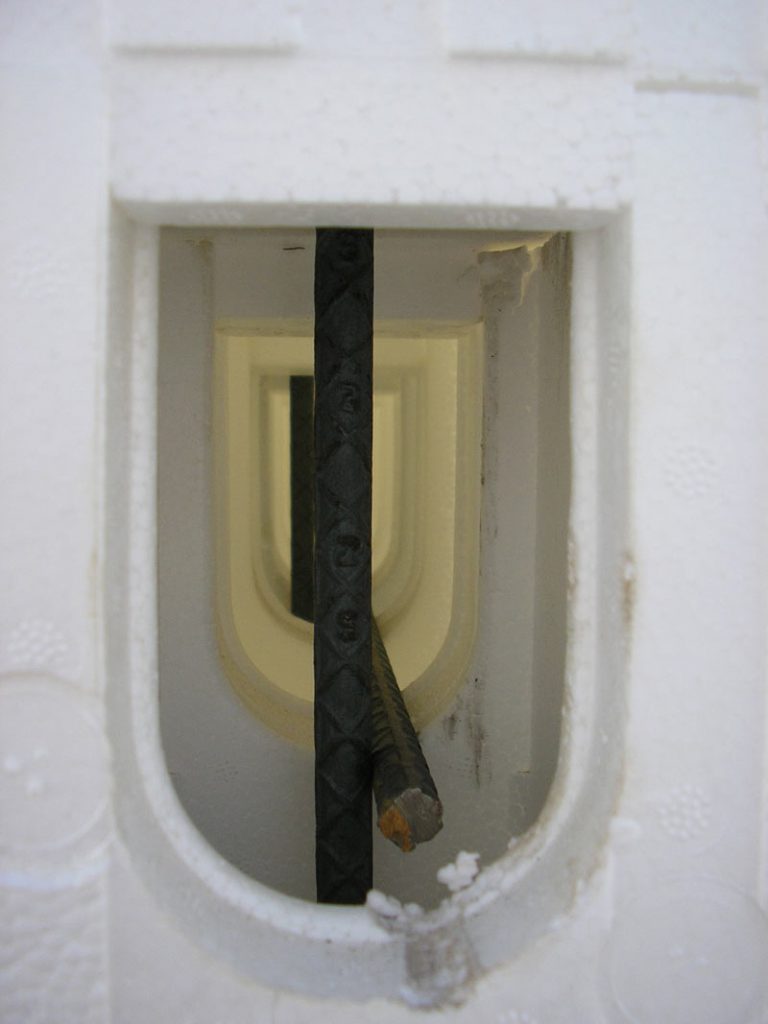

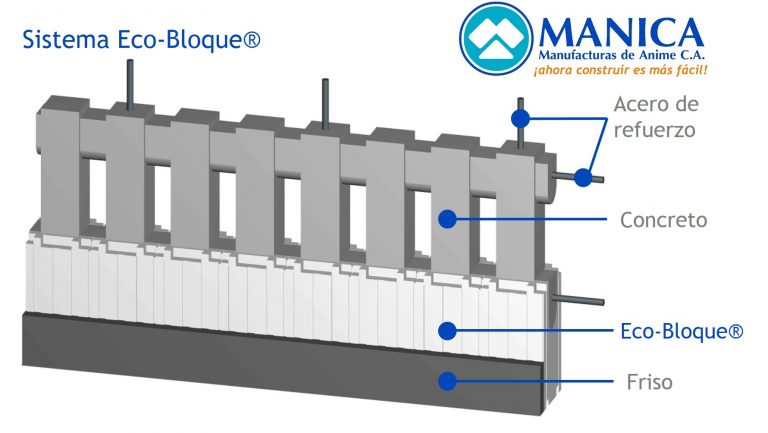

    (1) Integración de resistencia estructural y aislamiento térmico: En sistemas constructivos tradicionales, las vigas y columnas actúan como elementos estructurales, es decir, soportan las cargas a las cuales está sometida una construcción. Para separar los espacios que la conforman (habitaciones, áreas comunes, oficinas, entre otros) los sistemas constructivos tradicionales emplean bloques (arcilla, concreto, concreto aligerado), los cuales únicamente funcionan como elementos de mampostería, es decir, paredes que no cumplen ningún tipo de función estructural. Además, para poder cumplir con los requerimientos de aislamiento térmico, los sistemas tradicionales de mampostería emplean materiales aislantes de relleno. A diferencia de los bloques tradicionales, el sistema Eco-Bloque® integra resistencia estructural y aislamiento térmico al elaborar paredes de una construcción a nivel residencial, comercial o industrial. El Eco-Bloque®, elaborado con poliestireno expandido autoextinguible de alta densidad, cuenta con 8 celdas huecas verticales en su interior, que a su vez están interconectadas horizontalmente. Este actúa como encofrado perdido en la elaboración de muros de concreto armado. En el interior de las celdas se colocan barras (cabillas de acero de refuerzo en dirección vertical y horizontal, de acuerdo a los requerimientos estructurales, para luego vaciar concreto en su interior. De esta manera la estructura interna del concreto reforzado corresponde a un entramado o emparrillado. Una vez ha sido vaciado el muro, se procede al frisado y acabado de la superficie, obteniéndose una pared terminada que integra:
    • Resistencia estructural mediante el emparrillado de concreto armado.
    • Aislamiento térmico por medio del poliestireno expandido autoextinguible de alta densidad.
    (2) Relación calidad/costo: Al integrar adecuadamente resistencia estructural y aislamiento térmico, las paredes elaboradas con el sistema Eco-Bloque® proporcionan mayores beneficios en comparación con los bloques tradicionales. Para los constructores, el sistema de ensamble es sencillo y fácil de manejar, los Eco-bloques® son sumamente livianos por estar elaborados con poliestireno expandido, facilitando el transporte y colocación en sitio, mejorando los rendimientos en obra. Una vez terminada la construcción se obtienen muros portantes de alta resistencia y calidad, con excelentes características de aislamiento térmico, garantizándoles a los usuarios finales ahorros a nivel energético, confort y bienestar. En el caso de climas cálidos, la elaboración de paredes con el sistema Eco-Bloque® disminuye la carga térmica a la que pueden estar sometidas los equipos de acondicionamiento ambiental. Esto se traduce a ahorros en la selección de equipos y funcionamiento general del sistema de acondicionamiento ambiental, disminuyendo la energía requerida para la operación de los mismos.
  • ¿Cómo se comporta el sistema Eco-Bloque® en caso de sismos?

    Los muros portantes y paredes elaboradas con el sistema Eco-Bloque® son sismorresistentes. Esto se debe a la configuración en forma de retícula o emparrillado del concreto reforzado vaciado en su interior. Al contar con acero de refuerzo tanto en la dirección horizontal como en la dirección vertical de la pared, se puede comparar con la presencia de vigas y columnas de pequeña dimensión distribuidas en la superficie de la misma, logrando de esta forma una distribución homogénea de los esfuerzos provocados durante un sismo en el muro, a diferencia de mamposterías tradicionales de bloques de arcilla y concreto.

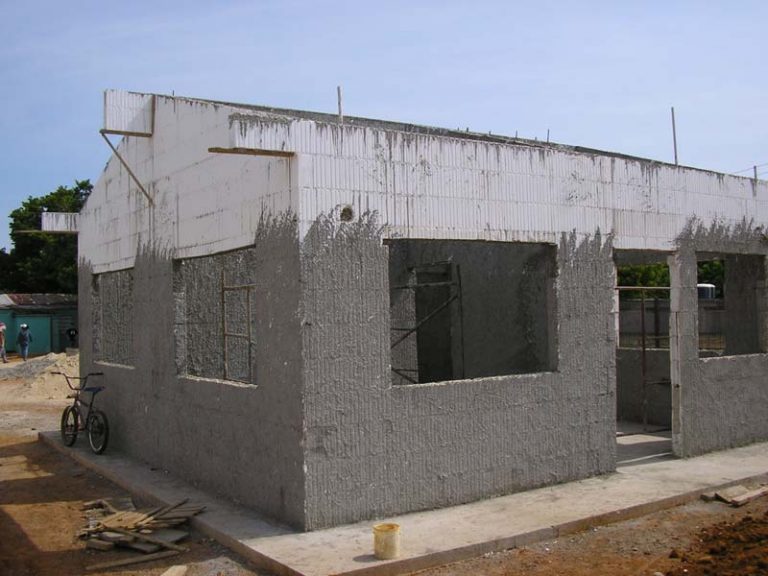

  • Para el acabado de las paredes elaboradas con el sistema Eco-Bloque®, ¿se debe emplear algún revestimiento o friso especial?

    El Eco-Bloque® cuenta en sus caras laterales con un conjunto de ranuras, que mejoran la superficie de adherencia del friso. Sin embargo, debe colocarse un salpicado como base previa a la aplicación de los distintos tipos de frisos. Esta base se realiza con una mezcla de arena lavada y cemento. A esta mezcla se le puede añadir un vaso de cola blanca (sin solvente). Es importante aclarar que, debido a que el poliestireno del Eco-Bloque® de MANICA® no absorbe humedad de la mezcla, por lo que los tiempos de fraguado serán distintos a los tradicionales. Se recomienda esperar 48 horas como mínimo luego del salpicado, para realizar el resto del procedimiento. Posterior a este tiempo de espera, se aplica el friso grueso y se deja secar por lo menos 3 días. También pueden utilizarse otros productos existentes en el mercado que traen en su composición aditivos de adherencia.

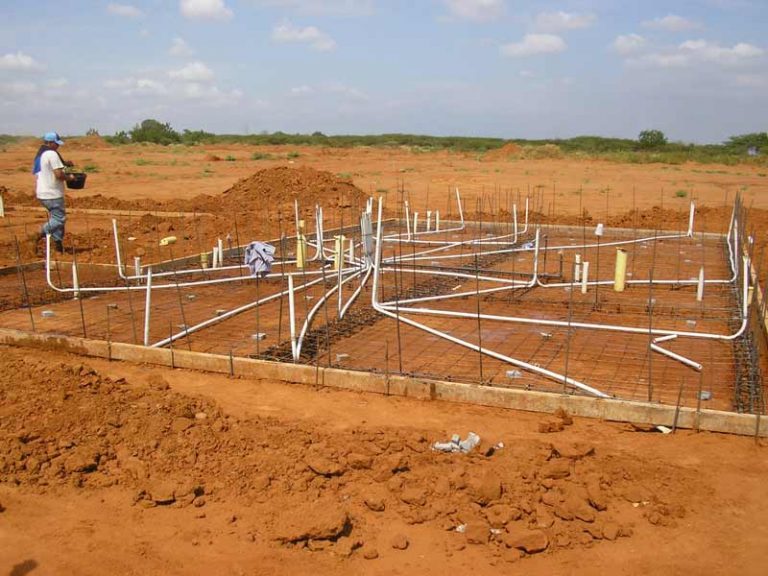

  • ¿Qué consideraciones deben tomarse en cuenta al momento de colocar las instalaciones eléctricas y sanitarias?

    En el caso instalaciones eléctricas y sanitarias, las tuberías de diámetro menor o igual a 1 ½” se podrán conducir a través de las cavidades del Eco-Bloque® para, así, lograr embutirlas en el concreto. Es importante que la colocación de las tuberías no interfiera con el acero de refuerzo vertical y horizontal, permitiendo el paso libre de éste. En el caso de instalaciones eléctricas, las cajeras y brekeras pueden colocarse antes del proceso de vaciado, haciendo un corte en el bloque a la medida requerida, para que las mismas queden embutidas en la pared.
  • ¿Se pueden clavar y colgar objetos en las paredes elaboradas con el sistema Eco-Bloque®?

    Si, se puede fijar cualquier objeto a la pared. En el caso de objetos livianos, como cuadros, basta con colocar un clavo de acuerdo al detalle indicado en el manual de colocación del sistema. Para objetos más pesados, como por ejemplo, una base de televisor, es recomendable que la fijación empleada quede fija a la estructura interna de concreto de la pared de Eco-Bloque®, obteniéndose de esta forma un mejor soporte. Se pueden emplear ramplugs especiales para concreto, para la obtención de una sujeción más adecuada.

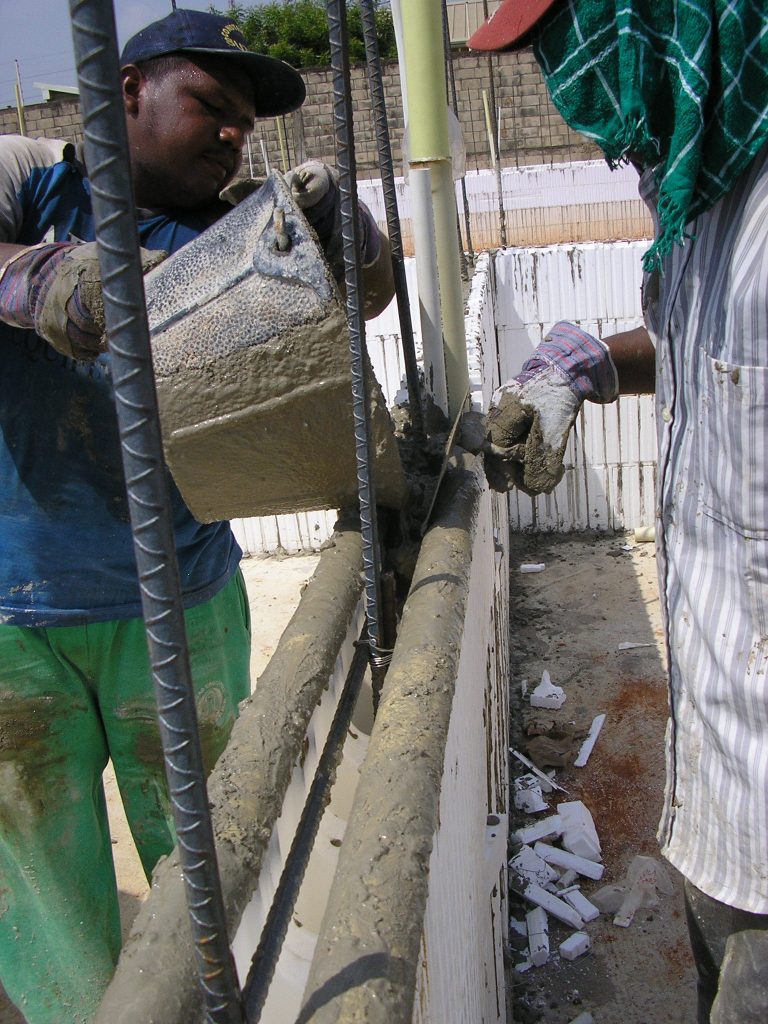

  • ¿Qué especificaciones debe tener el concreto para el vaciado de los Eco-Bloques®?

    El concreto para el vaciado debe tener una resistencia de al menos 180 kg/cm² y su composición idóneas es con agregados finos (arena blanca, casabito y cemento). Se consumen 0.054 m³ (54 litros) de concreto por cada m² de muro vaciado. Cabe destacar que la resistencia del vaciado es superior a la de un bloque de concreto o arcilla tradicional.
  • ¿Para la instalación de los Eco-Bloques® se requiere de mano de obra especializada?

    No es necesario mano de obra especializada, ya que el proceso constructivo es muy sencillo para cualquier obrero que trabaje y tenga conocimiento en el área de la construcción. Sin embargo, ante cualquier duda o inquietud sobre los procesos constructivos, MANICA® cuenta con personal calificado para brindar asesoría técnica, tanto en la fase de elaboración del proyecto como en la fase de construcción del mismo.
  • En el caso de remodelaciones, ¿se puede emplear el Sistema Eco-Bloque® para la elaboración de paredes divisorias?

    El Sistema Eco-Bloque® puede emplearse para la elaboración de paredes y tabiquería divisoria, sin embargo, en caso de que el techo, placa u entrepiso se encuentre ya vaciado, se presentan dificultades para el vaciado de concreto en la última hilera de Eco-Bloque® por un tema de restricción de espacio por el elemento estructural ya existente. En este caso, recomendamos emplear el Sistema Panel PAC® de muros portantes, por la practicidad y facilidad de colocación del mismo.
  • ¿Se puede emplear el Sistema Eco-Bloque para la elaboración de tanques de agua?

    Se ha empleado el Sistema Eco-Bloque® para la elaboración de tanques subterráneos y aéreos, siempre con el aval de personal calificado (calculistas), siguiendo las adecuadas practicas, normas y procedimientos constructivos para garantizar la estanqueidad e integridad de los mismos.
